Complétez le FFB (Fresh Fruit Bunch) de palmier à huile en CPO (huile de palme brute), machines et solutions de battage et d'extraction, de raffinage et de fractionnement avec une technologie et un service complets !

L'huile de palme est extraite des grappes de fruits frais (FFB) par un procédé mécanique, où un moulin traite généralement 2,5 à 100 tonnes par heure de FFB.

Cela comprend la stérilisation, le décapage, la digestion et le pressage, la clarification, la purification, le séchage et le stockage.

Pour la ligne de grains, il existe des étapes telles que la séparation noix/fibres, le conditionnement et le craquage des noix, la séparation du mélange concassé, ainsi que le séchage et le stockage des grains. Les amandes séchées sont souvent vendues à des broyeurs de palmistes pour l’extraction de l’huile de palmiste brute. Dans certaines usines intégrées, les installations de broyage des amandes coexistent dans le même complexe.(Informations associées: Coût de l'usine de raffinage d'huile de palme>>)

1. Section de réception des fruits du palmier

Rampe de chargement : comme déchargement des fruits de palmier, nettoyage, plates-formes de stockage, toutes décharges segmentées hydrauliques.

LISTE DES ÉQUIPEMENTS DE LA STATION DE RÉCEPTION :

1.Pont-bascule routier

2. Rampe de chargement FFB avec plate-forme et système hydraulique

3. Convoyeur racleur FFB n°2

4. Convoyeur à grattoir incliné FFB n°3

5. Convoyeur à racleurs de distribution FFB

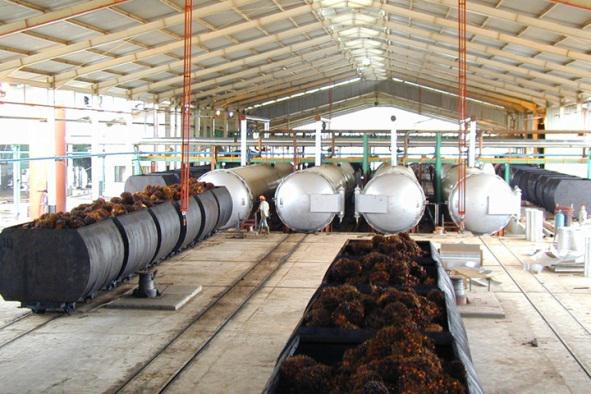

2. Station de stérilisation des bouquets de palmiers

La station de stérilisation des régimes de palmiers utilise une température élevée (145℃, 90-120 min) pour cuire les régimes de palmiers. Les fruits du palmier peuvent facilement se séparer des grappes de palmier et devenir mous.

En raison de l’humidité croissante des fruits du palmier, l’huile de palme brute peut être facilement extraite des fruits. Le noyau du palmiste peut être très facilement séparé de la coque du noyau, empêchant ainsi la décomposition enzymatique et évitant des niveaux élevés d'acides gras libres.

Flux de traitement de la station de stérilisation pendant la machine de traitement de l'huile de palme :
Le wagon amène les matières premières de la station de réception au réservoir de stérilisation. Système à vapeur ouvert pour effectuer une stérilisation à haute température afin de tuer la levure dans la matière première, détruire l'activité estérase, puis envoyer à la station suivante de la station de battage.

Récupérer les condensats dans le bac de stérilisation, évacuer la section suivante de la fosse à scories. La conception spéciale du système de silencieux des émissions de vapeur du réservoir de stérilisation peut réduire la pollution sonore.

La liste des équipements de la station de stérilisation :

1. Stérilisateur vertical avec système hydraulique

2. Plateforme de services de stérilisation

3. Silencieux de soufflage et chambre de soufflage

4. Fosse à condensats avec 2 unités de pompe

5. Système de contrôle du stérilisateur

6. Convoyeur à grattoir incliné SFB

7. Convoyeur à racleurs de distribution SFB

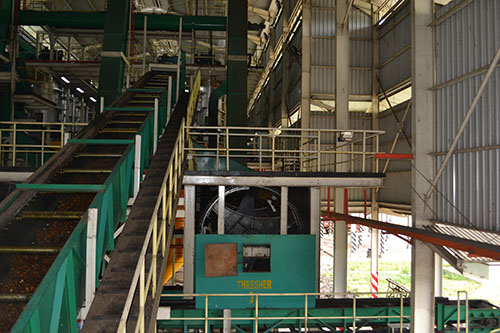

3. Station de battage des fruits de palmier

La station de battage des palmiers utilise de fortes vibrations pour séparer les fruits des palmiers des grappes de palmiers. Les matières premières après stérilisation sont envoyées à un élévateur à godets à travers un wagon humide et élevées dans une batteuse.

Les fruits du palmier se séparent des grappes et sont envoyés vers l'élévateur de section suivante via un convoyeur à vis. Les grappes vides via le convoyeur et le chargeur sont transportées vers un certain endroit pour un traitement ultérieur en voiture.

La station de battage des fruits du palmier peut faire vibrer efficacement les fruits du palmier provenant des grappes de palmier. Il prépare davantage la prochaine étape du traitement par presse à huile de palme.

L'équipement de la station de battage :

1. Batteuse avec plate-forme

2. Ci-dessous le convoyeur de batteuse

3. Convoyeur transversal inférieur

4. Convoyeur horizontal de lots vides

5. Convoyeur de lots vide incliné

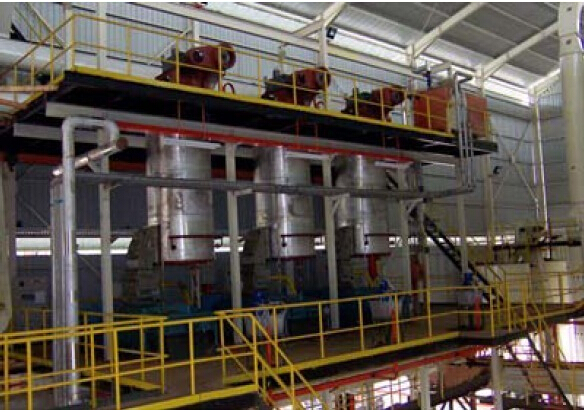

4. Section presse à huile de palme

En raison de la cuisson, de la stérilisation, du battage et de l'écrasement, la pulpe est devenue molle et la structure cellulaire de la pulpe a été endommagée, la pulpe du palmier devient molle et les cellules sont brisées. Ensuite, il est envoyé vers une presse à vis continue. Après pressage, le fruit du palmier à huile est divisé en deux parties : le mélange d'huile, d'eau et d'impuretés solides, et le gâteau de presse (fibre et noix). La séparation de la pierre à pâte obtenue CPO et pierre, la machine de presse adopte la décharge continue à double hélice. et hydraulique, améliorant considérablement l'efficacité de la production.

Station de pressage d'huile de palme : Séparez les fruits et les noyaux du palmier, et la presse à huile peut obtenir du CPO (huile de palme brute) et du palmiste. L'adoption d'une presse à huile hydraulique à double vis peut améliorer considérablement l'efficacité du travail pendant la production d'huile de palme.

Flux de processus de la ligne de traitement de pressage d’huile de palme :

Les fruits du palmier, via l'ascenseur et les convoyeurs, entrent dans la chaudière à vapeur supérieure de la presse à huile.

Remuer et chauffer à la vapeur pour détruire l'état émulsionné formé à partir de l'huile et de l'eau, ce qui entraîne la dénaturation des protéines de coagulation et pour réduire la viscosité de l'huile pour plus de commodité lors du processus de pressage de l'huile de palme.

La température de digestion se maintient entre 95 et 100 ℃ pendant environ 20 minutes.
Après digestion, les fruits du palmier entrent dans l'expulseur d'huile à vis pour le pressage de l'huile de palme.

La liste des équipements de la station de pressage :

1. Ascenseur de fruits

2. Convoyeur d'alimentation du digesteur

3. Convoyeur d'alimentation du digesteur

4. Convoyeur de recyclage de fruits

5. Digesteur 3000 litres

6. Presse à vis P10

7. Gouttière de pétrole brut

8. Réservoir de piège à sable

9. Écran vibrant

10. Plate-forme de structure métallique à écran vibrant

11. Réservoir de pétrole brut n°1

12. Réservoir d'eau chaude

13.Structure et plate-forme de presse

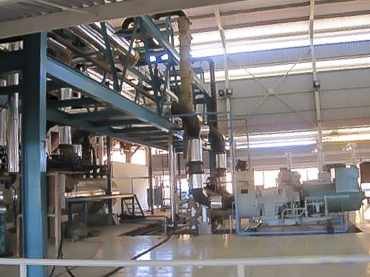

5. Station de clarification de l'huile de palme

La station de clarification de l’huile de palme peut extraire l’huile de palme brute des boues. La pureté de l'huile de palme brute obtenue peut atteindre 90 %. L'huile d'extraction contient 45 à 55 % d'humidité, de boues et d'autres impuretés.
Purification : la purification de l’huile de palme brute peut améliorer la pureté de l’huile et éliminer les impuretés avec succès.

Séchage : Le sécheur sous vide continu pompe l’eau de l’huile de palme brute. L'humidité de l'huile de palme peut être réduite jusqu'à 0,1 %.

Le lac clair du réservoir de clarification continue contenant de l'huile entre dans le réservoir d'huile, pompe dans la séparation par centrifugeuse. L'huile de palme séparée entre dans le réservoir de circulation et la pompe de circulation l'envoie dans le réservoir de clarification d'huile.
L'huile usée séparée entre dans l'évacuation des scories et l'huile supérieure est récupérée dans le réservoir d'huile de circulation.

6. Station de récupération du noyau Palm (séparez les noyaux)

La station de récupération du palmiste assure un processus de récupération à haute efficacité du palmiste après la ligne de traitement de pressage de l’huile de palme. Il se prépare à une étape ultérieure du processus de pressage de l'huile de palmiste après le fractionnement et le concassage.

Dépéricarper (séparateur). Le palmiste se sépare des fibres par traitement à sec flottant pendant la machine de traitement de l'huile de palme brute. Les fibres et autres éléments légers ont un aspect soufflé.

Écrasement. Le broyeur brise le palmiste pour séparer le noyau et la coque. L'hydrocyclone sépare le palmiste des particules de coque en fonction de leur proportion.

7.Station de traitement des effluents

Les eaux usées ont une teneur élevée en matière organique, la demande biochimique en oxygène (DBO) est d'environ 25 000 ppm, requise par un accord qualifié avant les émissions. Le système de traitement des eaux usées de piscine est le traitement le plus utilisé et le plus efficace. Ce système de traitement est rentable, nécessite seulement un espace adéquat et moins de coûts d'investissement.

La liste des équipements de la station de traitement des effluents :

1. Pompe de traitement des effluents

2. Pompe de répartition des effluents

3.Aérateurs de surface

4. Travaux de tuyauterie d'effluents

Lecture connexe :

Ligne de production d'huile de palmiste 30TPD livrée en côte d'Ivoire

Projet clé en main d'usine de raffinerie d'huile de palme

Analyse des avantages économiques du projet 5T/H d’huile de palme

Selon le prix actuel de l'huile de palme et de l'huile de palmiste, production journalière comptable : (en référence au prix du marché)

Huile de palme (CPO) selon le prix du marché : 800,0$/t

Huile de palmiste (CPKO) selon le prix du marché : 2000,0$/t

Selon les 300 jours par an

Calculé sur un an 5 T/H avantages usine :

22T(CPO)/D×300(D)=6600T/an

6600T/Y×800,0$/t=5280000,0$/Y (production annuelle d'huile de palme)

2T(CPKO)/D×300(D)=600.0T/Y (Production annuelle d'huile de palmiste)

600,0 T/an × 2 000,0 $/t = 1 200 000,0 $/an (production annuelle d'huile de palmiste)
5280000 $/an + 1200000,0 $/an = 6480000,0 $ (entrée annuelle 5T/H)

Le coût des ressources dans le processus de production en raison des différents niveaux de production et de consommation n'est pas calculé ici.
